前段時間，我們靖江市起重設備廠根據使用方項目要求，對電解制氫裝置裝配、翻轉及運輸設備進行方案設計，裝配使用升降裝配平臺，翻轉使用液壓翻轉設備。目前該設備已經生產安裝驗收完成，投入了正常的使用中。今天小編就帶大家一起來了解下這款翻轉提升一體化設備。

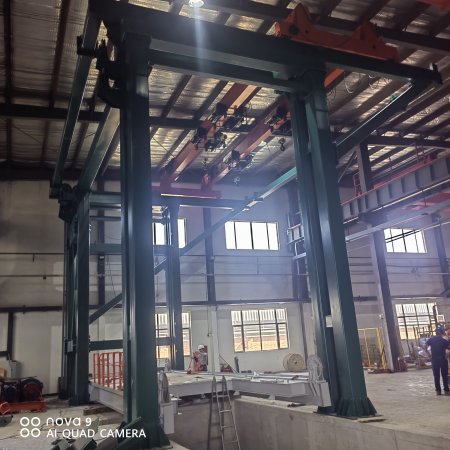

裝配專用提升平臺主要有立柱框架、起升機構、工作平臺、雙梁起重機、電器設備等組成。立柱框架通過立柱、承載梁、連接梁等組成，立柱框架通過地腳螺栓固定在地面基礎上。起升機構采用單電機＋單減速機+雙卷筒的形式。電機驅動卷筒，每個卷筒出兩根繩固，四根鋼絲繩共同起升平臺，實現整體升降的功能以及同步穩定性。整個機構布置緊湊、維護方便，確保安全可靠。工作平臺主體為”回”形，使用矩形管作為主體框架，保證平臺結構強度。液壓翻轉平臺由液壓翻轉架、翻轉油缸、液壓系統等組成。工件在放置到翻轉平臺上后，通過油缸插銷進行固定，針對不同尺寸工件，需要人工進行更換底托（共配三套不同尺寸底托），底托上配有對應工件的插銷，并將插銷調整到對應的位置。液壓翻轉平臺上配置的兩個翻轉油缸同時工作，將工件從垂直狀態翻轉到水平狀態。翻轉油缸有足夠的穩定性及足夠的拉力來滿足工件翻轉，且底部框架通過地腳螺栓與地面連接來克服翻轉過程中的傾覆力矩。
