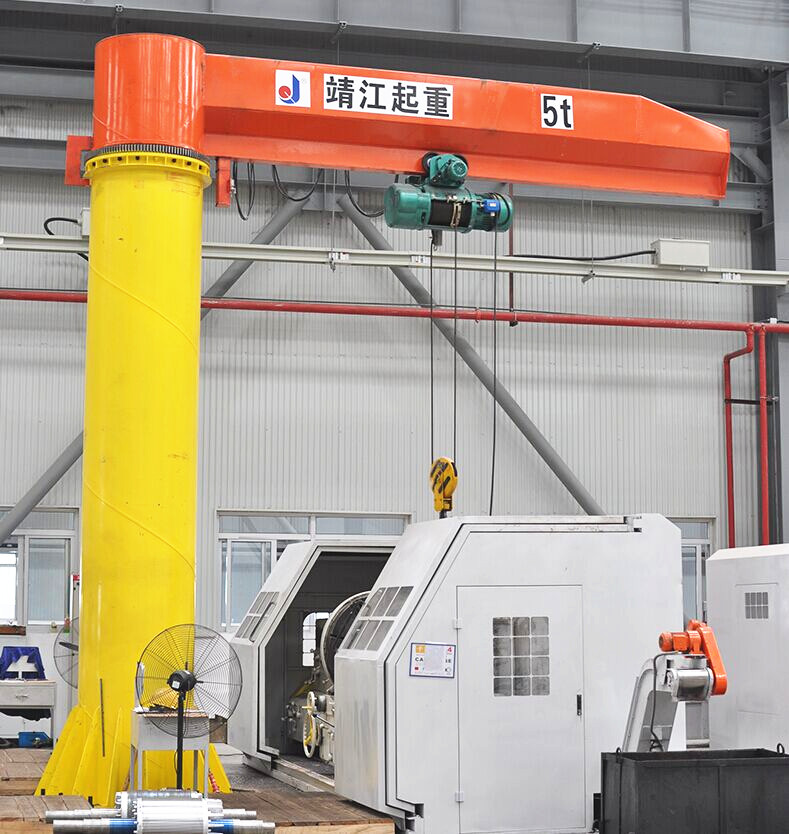

帶配重塊的旋臂吊，包括固定底座，設置在固定底座上的立桿，設置在立桿上的旋轉臂和設置在旋轉臂一端的電動葫蘆，旋轉臂下方設置有旋軸；立桿頂端設置有軸承套，旋軸和軸承套相匹配；
旋轉臂的一端設置有配重塊立桿，配重塊立桿位于與電動葫蘆對應的立桿的另一端，配重塊立桿下方固定連接有配重塊托盤；
配重塊托盤可放置配重塊，配重塊的一端設置有凹槽，配重塊立桿可卡在凹槽內；
旋轉臂下方設置為T型凹槽，配重塊立桿頂端設置有滑板，滑板恰好可以卡在旋轉臂下表面的T型凹槽內，且可以在T型凹槽內滑動，滑板下表面設置有滑輪；
旋轉臂下方設置有旋轉電機，旋轉電機可帶動旋轉臂轉動。
使用帶配重塊的旋臂吊的好處：
去掉了旋轉支撐架，能夠有效提高吊運物料的有效行程；
可通過添加減少配重塊或滑動配重塊立桿適應吊運不同重量的物料，使旋臂吊的適用范圍增大。
